인터콘시스템스(주)가 철도기술의 미래를 열어갑니다.

열차제어시스템

TDCS(Train Diagnosis and Control System)

고속열차 진단제어시스템(TDCS)은 중앙제어장치(CCU), 객차제어장치(VCU) 및 운전실 모니터(DU)로 구성되어 고속열차 주요 기능품들의 상태를 진단하고 제어하는 시스템이다.

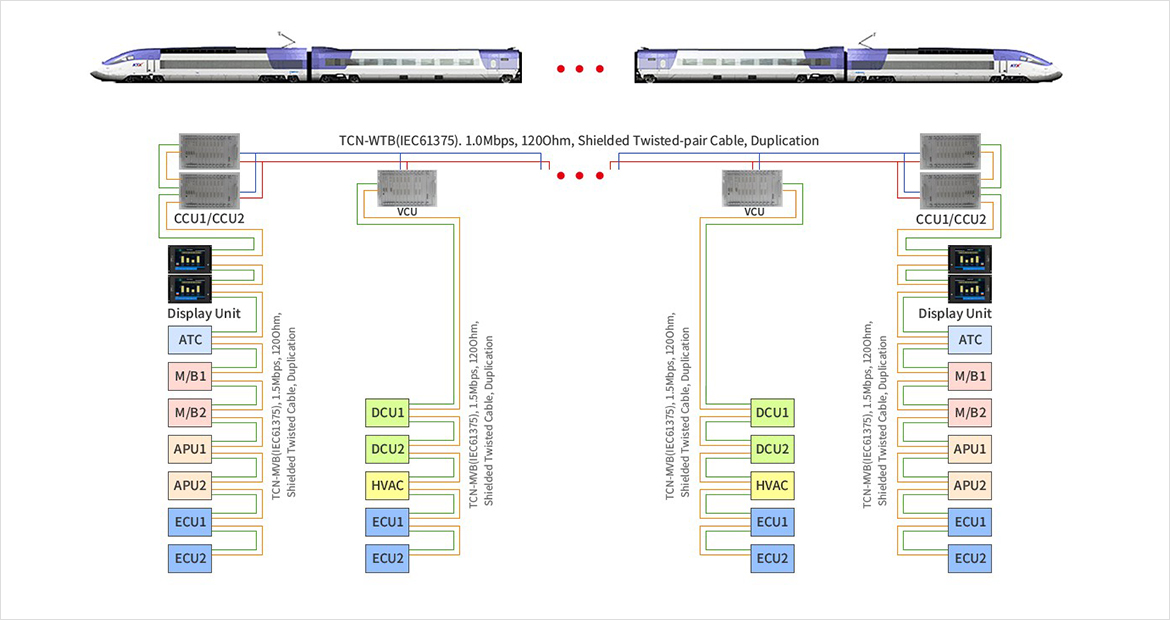

열차진단제어시스템

TDCS의 특징

고속 분산 처리 시스템

  • 고속 CPU와 분산 처리 시스템의 구조를 적용한 안정된 시스템 구현
  • 분산정보처리의 통합(lntegration of Distributed Data Processing)으로 각 차량별로 필요한 정보를 수집하고 실시간으로 처리
  • 각종 전자 장치들과의 유기적인 통신과 입출력 보드들과의 데이터 통합을 통하여 간단하면서도 신뢰성 있는 시스템 구현

TCN(Train Communication Network)

  • 국제규격의 통신방식인 TCN(Train Communication Network, IEC-61375)을 만족하는 통신시스템 구축을 통한 정보 전달
  • 빠른 응답 특성으로 고장(Fault)에 대하여 신속하고 정확하게 조치가 가능한 신뢰성이 높은 통신
  • 제작사가 서로 다른 장치와의 정보전달 및 운영이 가능한 개방적인 통신
  • 고장으로 인한 타 시스템의 영향을 최소화할 수 있는 독립적인 통신

Real-Time OS

  • 신뢰성이 높은 검증된 OS 사용
  • 하드웨어 변화에 따른 소프트웨어 수정 최소화
  • 고장 발생시 고장 원인에 대해 신속하고 용이한 위치 추적 가능
  • UML 프로그램과의 연동을 통한 사용자가 편리한 차량 로직 제작 가능

TDCS의 기능

감시기능
  • 주요 전장품의 정상 작동 및 고장 발생 유무에 관한 정보 제공
  • 출발 전 시험을 통한 주요 전장품의 상태 정보 제공
  • 기지에 입고 후에 주요 전장품의 고장이력에 대한 정보 제공
  • 추진, 브레이크, 전원장치, 출입문, 에어컨, 조명 등 장치 상태 모니터링
제어기능
  • 주요 전장품의 상태에 따른 제어에 필요한 정보 송수신
  • 운전자의 운전 및 제어명령 수행
  • 차량 견인 및 제동 명령 출력
  • 출입문 제어 및 감시
표시기능
  • 실시간으로 열차 운행에 필요한 각종 장치의 상태 현시
  • 주요 전장품의 작동 상태 정보 현시
  • 운행 중에 발생한 각종 고장 이력 정보 현시
유지보수 지원기능
  • 운행 중 발생한 열차의 운행 상태와 고장상태 기록
  • 운행 중에 나타나는 동작정보 수집과 기록
  • 포터블 기기와 연동하여 편리히고 효율적인 차량의 검수 및 유지보수 지원

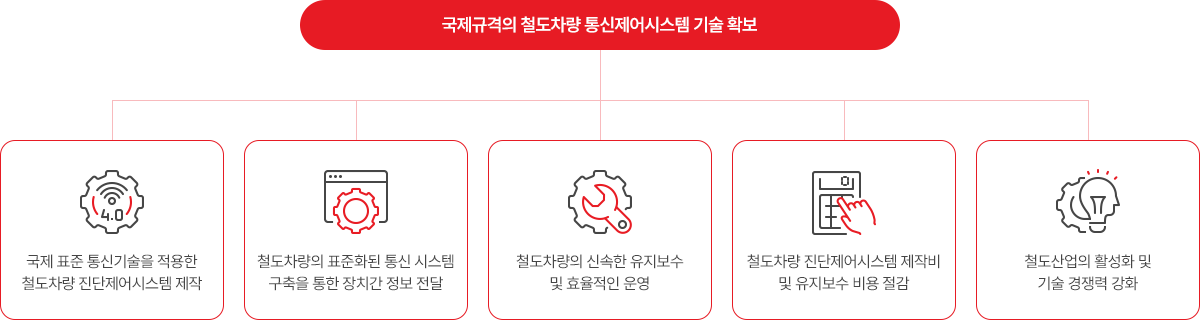

TDCS 주요 경쟁력

TDCS주요경쟁력

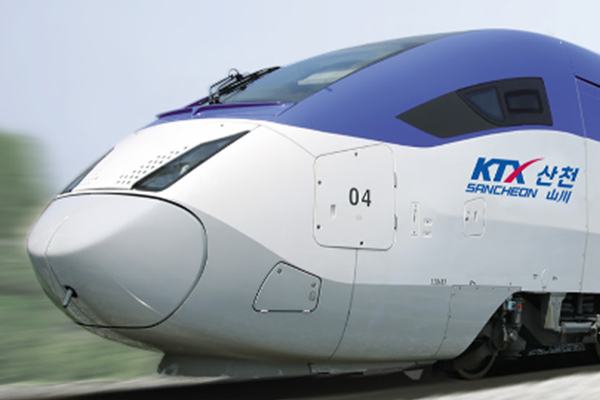

TDCS 적용사례

TDCS적용사례
  • KTX-산천 고속열차
  • KTX-호남 고속열차
  • KTX-수서 고속열차
  • KTX-원강 고속열차

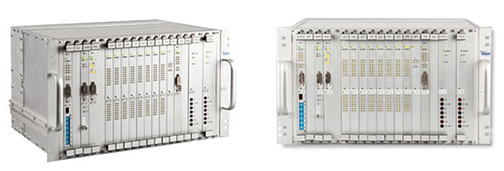

CCU1 (Central Control Unit)

Central Control Unit1
  • 동력차에 장착된 전장품의 상태 제어 및 모니터링 기능을 수행하며,
    객차에 위치한 VCU와의 통신을 통하여
    열차의 상태정보를 수집하고 제어하는 기능을 수행한다.

CCU2 (Central Control Unit)

Central Control Unit2
  • 동력차에 설치되어 주제어장치(CCU1)에서 고장이 발생해도
    차량이 정상적으로 운행될 수 있도록 주제어장치의 백업기능을 수행한다.

VCU (Vehicle Control Unit)

Vehicle Control Unit
  • 객차에 설치되어 전장품의 상태를 수집하여 CCU로 전달하고
    CCU로부터 수신한 제어 명령을 해당 전장품에 전달한다.

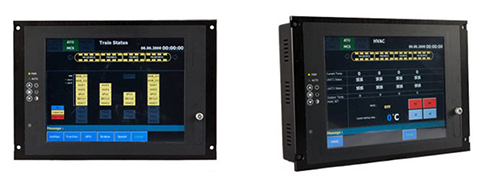

DU (Display Unit)

Display Unit
  • 운전실에 설치되어 CCU로부터 수신한 열차의 상태정보를
    LCD 화면을 통하여 현시하여 필요시 운전자가 신속하고 효과적으로
    대응할 수 있도록 함으로써 열차운행의 안정성을 지원한다.
