열차제어시스템

TCMS(Train Control and Monitoring System)

열차제어 및 모니터링시스템(TCMS)은 중앙제어장치(CCU), 차량제어장치(VCU) 및 운전실 현시장치(DU)로 구성되어 전동차 등의 주요 전장품들의 상태를 제어하고 모니터링 하는 시스템이다.

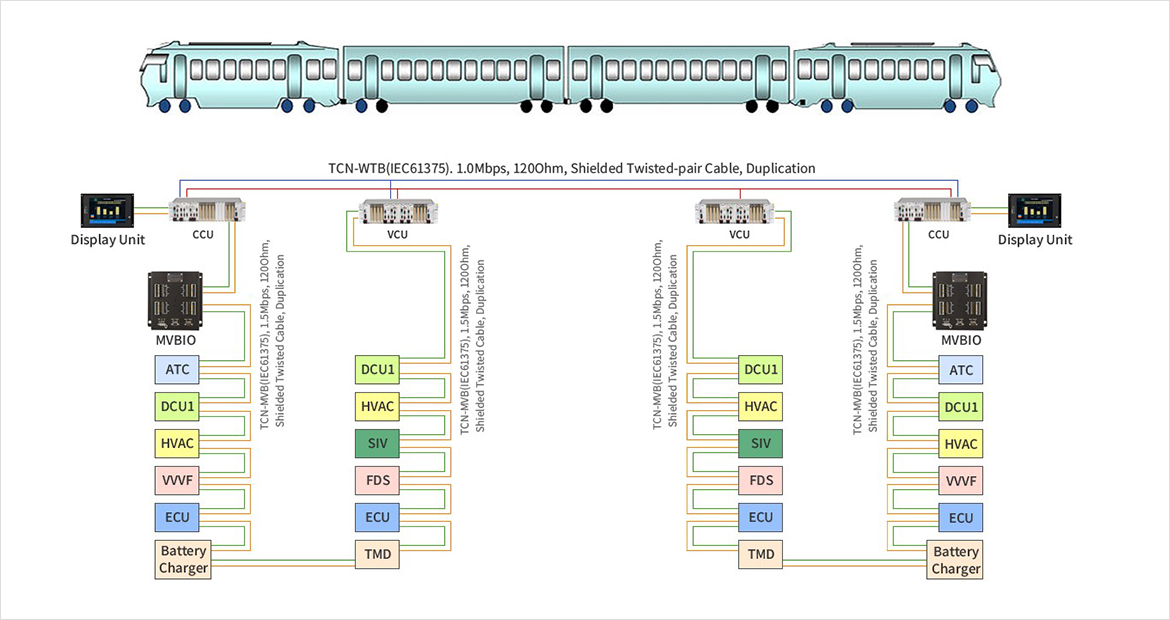

열차제어 및 모니터링시스템

TCMS의 특징

고속 분산 처리 시스템

  • 고속 CPU와 분산 처리 시스템의 구조를 적용한 안정된 시스템 구현
  • 분산정보처리의 통합(lntegration of Distributed Data Processing)으로 각 차량별로 필요한 정보를 수집하고 실시간으로 처리
  • 각종 전자 장치들과의 유기적인 통신과 입출력 보드들과의 데이트 통합을 통하여 간단하면서도 신뢰성 있는 시스템 구현

TCN(Train Communication Network)

  • 국제규격의 통신방식인 TCN(Train Communication Network, IEC-61375)을 만족하는 통신시스템 구축을 통한 정보 전달
  • 빠른 응답 특성으로 고장(Fault)에 대하여 신속하고 정확하게 조치가 가능한 신뢰성이 높은 통신
  • 제작사가 서로 다른 장치와의 정보전달 및 운영이 가능한 개방적인 통신
  • 고장으로 인한 타 시스템의 영향을 최소화할 수 있는 독립적인 통신

Real-Time OS

  • 신뢰성이 높은 검증된 OS 사용
  • 하드웨어 변화에 따른 소프트웨어 수정 최소화
  • 고장 발생시 고장 원인에 대해 신속하고 용이한 위치 추적 가능
  • UML 프로그램과의 연동을 통한 사용자가 편리한 차량 로직 제작 가능

TCMS의 기능

감시기능
  • 주요 전장품의 정상 작동 및 고장 발생 유무에 관한 정보 제공
  • 출발 전 시험을 통한 주요 전장품의 상태 정보 제공
  • 기지에 입고 후에 주요 전장품의 고장이력에 대한 정보 제공
  • 추진, 브레이크, 전원장치, 출입문, 에어컨, 조명 등 장치 상태 모니터링
제어기능
  • 주요 전장품의 상태에 따른 제어에 필요한 정보 송수신
  • 운전자의 운전 및 제어명령 수행
  • 차량 견인 및 제동 명령 출력
  • 출입문 제어 및 감시
표시기능
  • 실시간으로 열차 운행에 필요한 각종 장치의 상태 현시
  • 주요 전장품의 작동 상태 정보 현시
  • 운행 중에 발생한 각종 고장 이력 정보 현시
유지보수 지원기능
  • 운행 중 발생한 열차의 운행 상태와 고장상태 기록
  • 운행 중에 나타나는 동작정보 수집과 기록
  • 포터블 기기와 연동하여 편리히고 효율적인 차량의 검수 및 유지보수 지원

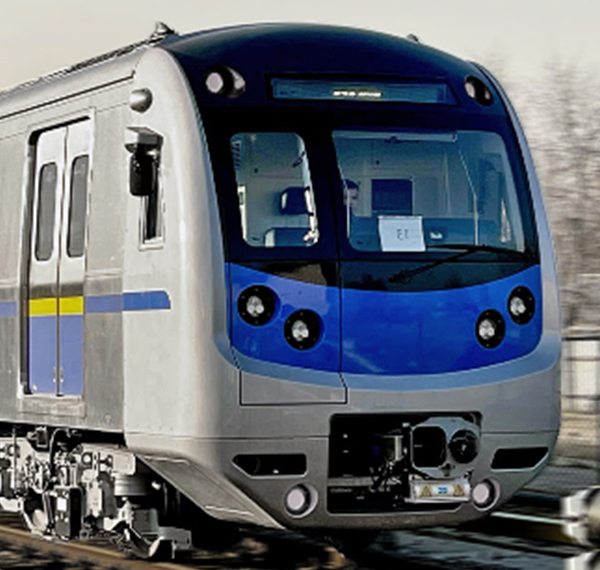

TCMS 적용사례

TCMS적용사례
  • 터키 이스탄불 전동차, 이즈미르 전동차, 이즈미르 트램, 안탈리아 트램 등
  • 화물전기기관차, 디젤전기기관차, TCDD 전기기관차
  • 브라질 상파울로 4호선 전동차, CPTM 전동차 등
  • 인천공항 자기부상열차
  • 중국 심천 3호선 전동차
  • 신분당선 전동차
  • Korail 128/448량 전동차
  • 말레이시아 KVMRT 196량
  • 대만 TRA-520 전동차
  • 싱가폴 전동차 186량

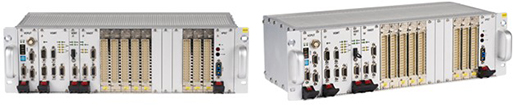

CCU (Central Control Unit)

Central Control Unit1
  • TCMS의 중앙제어장치로서 열차의 운전실에 설치되어
    운전실이 설치된 차량의 주요 기능품의 상태제어 및 모니터링을 수행한다.
    또한 VCU들과의 통신을 통하여 열차를 제어하고 상태정보를 수집하는 기능을 수행한다.

VCU (Vehicle Control Unit)

VCU
  • 객차에 설치되어 전장품의 상태를 수집하여 CCU로 전달하고 CCU로부터 수신한 제어 명령을 해당 전장품에 전달한다.

DU (Display Unit)

Display Unit
  • 운전실에 설치되어 열차의 운행이나 정비 등의 운전 중에 발생하는 여러 가지 열차정보를 현시하여 운전자가 효과적이고 신속하게 조치 할 수 있도록
    지원하는 화면 표시 장치이다.
    화면장치는 열차제어 및 모니터링 시스템과 MVB 통신 또는 이더넷통신으로 연결된다.

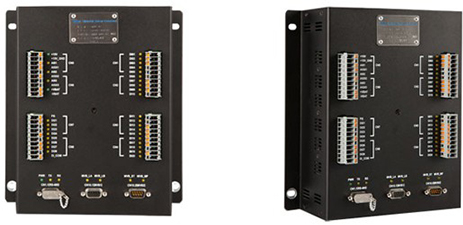

MVB_IO

mvb-io
  • Stand-Alone 형태의 디지털 입출력 장치로써,
    차량에 설치된 전장품의 상태를 수집하여 TCMS로 전송하고,
    TCMS로 부터 수신한 제어 명령을 해당 전장품에 전달한다.
    MVB_IO 장치는 열차제어시스템인 TCMS와 MVB 통신 네트워크를 통하여 연결된다.
